ข้อต่อเพลา DC

ข้อต่อ DC Barrel เป็นข้อต่อแบบยืดหยุ่นรูปแบบใหม่ ซึ่งส่วนใหญ่จะใช้สำหรับเชื่อมต่อเพลาส่งออกของตัวลดกลไกการยกในการยกเครื่องจักรด้วยดรัมเชือกลวด นอกจากนี้ยังเหมาะสำหรับอุปกรณ์ทางกลอื่นๆ ที่คล้ายคลึงกันซึ่งส่งแรงบิดและรับโหลดในแนวรัศมี แต่ไม่สามารถใช้เพื่อรับส่งโหลดตามแนวแกนได้

ส่งคำถาม

คำอธิบาย

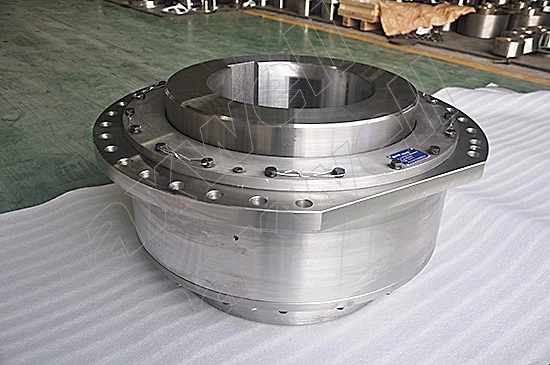

ข้อต่อบาร์เรล

ส่วนใหญ่จะใช้ในการยก ยก และยกอุปกรณ์ คุณลักษณะหลักของมันคือสามารถทนต่อการกระจัดในแนวรัศมีและการเบี่ยงเบนเชิงมุมในขณะที่ส่งแรงบิดที่ราบรื่น และเหมาะสำหรับโอกาสที่ความเร็วต่ำ-

ข้อมูลจำเพาะของข้อต่อแบบบาร์เรล

รุ่นสินค้า	ข้อต่อ DC Barrel	วัสดุ	42CrMO/C45/Q355B/ฯลฯ
ความเร็วสูงสุด	200r/นาที	จัดส่ง	30-35 วัน
แรงบิดสูงสุดที่อนุญาต	16000-560000N.m	การรับประกัน	24 เดือน
โหลดเรเดียล	18000-355000N	การปรับแต่ง	ปรับแต่งตามรูปวาดของคุณ
เส้นผ่านศูนย์กลางเจาะ	110-380มม	การตรวจจับ	จัดทำรายงานการทดสอบ

หลักการทำงาน

drum coupling working principle

(1) การส่งแรงบิด
แรงหมุนของมอเตอร์หรือตัวลดถูกส่งไปยังเพลาดรัมผ่านหน้าแปลน + โบลท์ ขับเคลื่อนดรัมเพื่อหมุนและรับรู้ถึงการม้วนและการคลายของเชือกลวด

(2) ค่าชดเชยส่วนเบี่ยงเบน
การชดเชยค่าเบี่ยงเบนรัศมี:หากเพลามอเตอร์และดรัม drum coupling working principle เพลาไม่อยู่ในแนวเดียวกัน ตัวยางยืดที่อยู่ตรงกลางอาจเปลี่ยนรูปเล็กน้อยเพื่อหลีกเลี่ยงการเสียดสีที่รุนแรง

การชดเชยความเบี่ยงเบนเชิงมุม:เมื่อเพลาทั้งสองเอียงเล็กน้อย ตัวยางยืดสามารถโค้งงอได้อย่างยืดหยุ่นเพื่อให้แน่ใจว่าการส่งผ่านราบรื่น

(3) ลดบัฟเฟอร์และการสั่นสะเทือน
เมื่อเครนสตาร์ท/หยุดกะทันหัน ตัวยางยืดสามารถดูดซับแรงกระแทกและลดความเสียหายต่อมอเตอร์และเกียร์ได้

ชิ้นส่วนข้อต่อบาร์เรล

(1) ชุดข้อต่อครึ่งหน้าแปลน

รีมรูโบลท์แล้ว (ความแม่นยำถึงระดับ IT7)

ต้องใช้ระดับความสมดุลแบบไดนามิกเพื่อให้ถึงระดับ G6.3 (มาตรฐาน ISO1940)

(2) องค์ประกอบบัฟเฟอร์ยืดหยุ่น

ยางธรรมชาติ (NR): เหมาะสำหรับสภาพการทำงานที่อุณหภูมิปกติ

โพลียูรีเทน (PU): ทนทานต่อการสึกหรอได้ดีขึ้น

(3) ระบบเชื่อมต่อและยึด

สลักเกลียวเหล็กอัลลอยด์ที่มีความแข็งแรงสูง-

(4) อื่น ๆ

พร้อมกับตัวชี้การสึกหรอตำแหน่ง, รูน้ำมันหล่อลื่น, รูระบาย ฯลฯ

ผลิตภัณฑ์ของเรา

การปรับแต่ง

เมื่อลูกค้าปรับแต่งข้อต่อแบบบาร์เรล จำเป็นต้องมีการเขียนแบบโดยละเอียดเพื่อให้แน่ใจว่าข้อต่อตรงกับสภาพการทำงานจริงอย่างสมบูรณ์แบบ หากไม่มีแบบร่าง ทีมงานเทคนิคมืออาชีพของเราจะปรับแต่งโซลูชันที่ดีที่สุดสำหรับคุณตามความต้องการเฉพาะและสภาพการทำงานจริงของคุณ

บริการของเรา

บริการเลือกผลิตภัณฑ์ การออกแบบและดัดแปลงเขียนแบบ ใบรับรองการตรวจสอบผลิตภัณฑ์ เช่น ใบรับรอง 3.1 รายงาน UT, MT รายงานคุณสมบัติทางกลและองค์ประกอบทางเคมี รายงานการตรวจสอบการพ่นสี รายงานการตรวจสอบขนาด รายงานการทดสอบความสมดุลของเพลาสากล รายงานการทดสอบความสมดุลของข้อต่อ

แอปพลิเคชัน

รองรับการออกแบบที่กำหนดเองและการจัดส่งที่รวดเร็ว, ตอบกลับบริการด้านเทคนิคตลอด 24 ชั่วโมง

อุปกรณ์ยก

เครนอุตสาหกรรมโลหะ

หน่วยกังหันไอน้ำ

ท่าเรือคอนเทนเนอร์เครน

เราให้บริการแบบครบวงจร-

Crane Maxwell Co..Ltd มุ่งเน้นที่การจัดหาข้อต่อคุณภาพสูง-ที่แม่นยำและสูง-สำหรับสาขาอุตสาหกรรม
บอกเราว่าคุณต้องการอะไร วิศวกรมืออาชีพของเราจะตอบกลับทันทีและทำงานร่วมกับคุณเพื่อเลือกและคำนวณผลิตภัณฑ์ข้อต่อที่เหมาะสมยิ่งขึ้น เพื่อให้เข้าใจแนวคิดการส่งผ่านเพลาของคุณได้ดียิ่งขึ้น

ส่งคำถามตอนนี้

การเขียนแบบข้อต่อแบบบาร์เรล

barrel couplings drawing

พารามิเตอร์ข้อต่อ DC Barrel

ข้อต่อแบบบาร์เรล
พารามิเตอร์พื้นฐานและขนาดหลักของข้อต่อแบบบาร์เรล
แบบอย่าง	ความเร็วที่อนุญาต	แรงบิดปกติ	โหลดเรเดียล	รู		มิติขอบเขต									ขนาดการเชื่อมต่อรีล							สวมสเกล	ช่องว่างตามแนวแกน	ตำแหน่งโหลด	ความเฉื่อยในการหมุน	มวล
	ความเร็วที่อนุญาต	แรงบิดปกติ	โหลดเรเดียล	เส้นผ่านศูนย์กลาง	ความยาว	มิติขอบเขต									ขนาดการเชื่อมต่อรีล							สวมสเกล	ช่องว่างตามแนวแกน	ตำแหน่งโหลด	ความเฉื่อยในการหมุน	มวล
	n	T	F	d. (H7)	L.	D	D1	D2	L1	L2	L3	L4	L5	L6	S (h9)	Ф2	n-d2	สายฟ้า	a	d₃	r	m,	x_{สูงสุด}	e	I	m
	รอบ/นาที	N. m	N	มม		มม									มม							มม			กก.ม²	กก
DC01A DC01B	200	16000	18000	110	185	400	280	180	80	85	15 20	25	26	11	360	360	10-18	M16	30	M16	2.5	1.0	±2.5	88	1.0	80
DC02A DC02B	200	22400	25000	125	200	420	310	212	80	95	15 20	25	26	11	380	380	10-18	M16	30	M16	2.5	1.0	±2.5	88	1.5	100
DC03A DC03B	200	31500	35500	150	225	450	340	230	80	105	20	25	34	11	400	400	10-22	M20	30	M20	2.5	1.0	±2.5	88	2 5	120
ดีซี35เอ DC35B	200	45000	50000	160	235	510	400	250	95	115	20 25	30	34	15	460	460	10-22	M20	30	M20	2.5	1.4	±2.5	106	3.0	150
DC04A DC04B	200	63000	71000	200	250	550	420	280	95	130	20 25	30	34	15	500	500	14-22	M20	20	M20	2.5	1.4	±2.5	106	4.5	190
DC05A DC05B	200	90000	90000	220	265	580	450	315	95	145	20 25	30	34	15	530	530	14-22	M20	20	M20	2.5	1.4	±2.5	110	7.25	245
ดีซี55เอ ดีซี55บี	200	125000	112000	240	290	620	500	345	101	160	25 30	35	35	19	560	560	20-22	M20	13.3	M20	2.5	1.8	±2.5	110	10.3	330
DC06A DC06B	200	160000	140000	260	300	650	530	375	101	170	25 30	35	35	19	580	600	20-22	M20	13.3	M20	2.5	1.8	±2.5	116	15.5	385
ดีซี65เอ ดีซี65บี	200	190000	165000	270	300	665	545	387	101	175	25 30	35	35	19	590	615	26-22	M20	10	M20		1.8	±2.5	116	18.3	435
DC07A DC07B	200	224000	180000	280	310	680	560	400	101	180	25 30	35	35	19	600	630	26-22	M20	10	M20		1.8	±2.5	116	21.4	485
DC08A ดีซี08บี	200	315000	224000	300	345	720	600	437	111	185	35	43	35 .	21	640	660	26-26	M24	10	M24		2.2	±2.5	118	30.6	550
DC09A DC09B	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21	700	730	26-26	M24	10	M24		2.2	±2.5	118	40.2	650
ดีซี10เอ DC10B	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21	760	800	26-26	M24	10	M24		2.2	±2.5	120	65.1	890
