ข้อต่อแบบยืดหยุ่น LTZ แบบมีล้อเบรค

ข้อต่อแบบยืดหยุ่นของปลอกแขน LTZ พร้อมล้อเบรกเป็นอุปกรณ์ส่งกำลังทางกลที่รวมฟังก์ชันการมีเพศสัมพันธ์แบบยืดหยุ่นและการเบรกเข้าด้วยกัน ส่วนใหญ่จะใช้ในสถานการณ์ที่ต้องส่งแรงบิดและจำเป็นต้องเบรก

ข้อมูลพื้นฐาน

ชิ้นส่วนพินคัปปลิ้ง



ฮับคัปปลิ้ง: ครึ่งคัปปลิ้งทั้งสองส่วนติดตั้งอยู่บนเพลาทั้งสองตามลำดับ เพื่อให้ตำแหน่งติดตั้งสำหรับหมุดและปลอกยางยืด

ปลอกยางยืด: ปลอกยางยืดถูกติดตั้งไว้เหนือหมุด ทำให้เกิดการเชื่อมต่อแบบกันกระแทกระหว่างครึ่งข้อต่อทั้งสองโดยใช้วัสดุที่มีความยืดหยุ่น

หมุด: หมุดจะทะลุผ่านรูที่สอดคล้องกันในครึ่งข้อต่อทั้งสองและถูกล็อคไว้ด้านนอกเพื่อรักษาการเชื่อมต่อโดยรวม

ล้อเบรก: ล้อเบรกติดตั้งอยู่ตรงกลางหรือที่ด้านหนึ่งของข้อต่อ ทำหน้าที่เป็นพื้นผิวเสียดสีสำหรับอุปกรณ์เบรก

หลักการต่อพิน

หลักการทำงานของข้อต่อแบบ Elastic Sleeve Pin Coupling พร้อมล้อเบรกคือการใช้ปลอกแบบยืดหยุ่นพันรอบหมุด ทำให้เกิดการเชื่อมต่อที่ยืดหยุ่นระหว่างสองครึ่งของข้อต่อ เมื่อมอเตอร์หรือปลายไดรฟ์ส่งแรงบิด พินจะส่งกำลังไปยังอีกครึ่งหนึ่งของคัปปลิ้งผ่านปลอกยางยืด วัสดุยืดหยุ่นสามารถดูดซับแรงสั่นสะเทือน แรงกระแทก และข้อผิดพลาดในการติดตั้งได้จำนวนหนึ่ง จึงเป็นการปกป้องอุปกรณ์และยืดอายุการใช้งาน

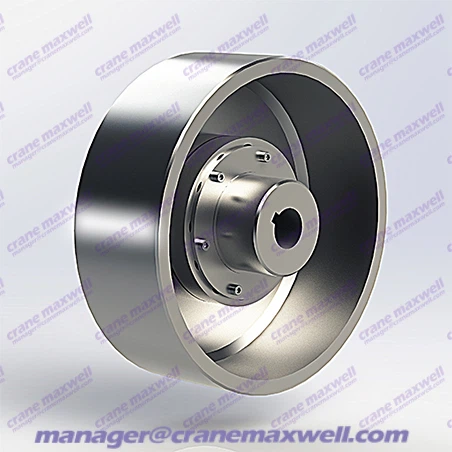

ล้อเบรกถูกยึดไว้ตรงกลางของข้อต่อ เมื่อเบรกทำงาน ผ้าเบรกจะหนีบจานล้อ เพื่อชะลอหรือหยุดระบบเพลาอย่างรวดเร็ว นี่เป็นคุณลักษณะด้านความปลอดภัยทั่วไปในอุปกรณ์ยก ระบบลำเลียง และเครื่องจักรยกจำนวนมาก

คุณสมบัติที่สำคัญ

กันกระแทกแบบยืดหยุ่น: ปลอกยางยืดได้รับการออกแบบมาเพื่อชดเชยการเยื้องศูนย์ของแนวแกน รัศมี และเชิงมุม ช่วยลดการสั่นสะเทือนและเสียงรบกวน

บำรุงรักษาง่าย: สามารถเปลี่ยนปลอกยางยืดได้อย่างง่ายดายเมื่อสวมใส่โดยไม่ต้องถอดประกอบตัวข้อต่อ

การหล่อลื่น-ฟรี: คุณสมบัติการหล่อลื่นในตัว-ของปลอกยางยืดหยุ่นช่วยลดความต้องการในการบำรุงรักษา

ฟังก์ชันการเบรก: ล้อเบรกในตัวช่วยให้การรวมเบรกสะดวก ทำให้เหมาะสำหรับการใช้งานที่ต้องสตาร์ทและหยุดบ่อยครั้ง หรือการเบรกอย่างปลอดภัย

การปรับแต่ง

เมื่อสั่งซื้อข้อต่อแบบ Elastic Sleeve Pin Coupling พร้อมล้อเบรก จำเป็นต้องมีภาพวาดโดยละเอียดเพื่อให้แน่ใจว่าข้อต่อจะเข้ากันกับสภาพการทำงานจริงของคุณอย่างสมบูรณ์แบบ หากไม่มีแบบร่าง ทีมเทคนิคมืออาชีพของเราจะปรับแต่งโซลูชันที่เหมาะสมที่สุดตามความต้องการเฉพาะและสภาพการทำงานจริงของคุณ

ติดต่อได้เลย

แอปพลิเคชัน

ข้อต่อแบบยืดหยุ่นของ LTZ ถูกนำมาใช้กันอย่างแพร่หลายในเครื่องจักรทำเหมือง อุปกรณ์ยก ระบบลำเลียง อุปกรณ์โลหะ และโอกาสอื่นๆ ที่จำเป็นต้องส่งแรงบิดและมีฟังก์ชันการเบรก การออกแบบนี้เหมาะอย่างยิ่งสำหรับระบบส่งกำลังแรงบิดปานกลางที่ความเร็วปานกลางและต่ำ

การวาดพินคัปปลิ้ง

พารามิเตอร์ทางเทคนิค
